進口氣動四氟密封對夾蝶閥采用聚四氟乙烯（PTFE）全襯里設計，專為強酸、強堿、有機溶劑等腐蝕性介質控制而開發13。閥門通過氣動執行器驅動蝶板旋轉，實現對流體的快速切斷或流量調節，適用于化工、制藥、環保等領域的自動化管路系統36。其核心優勢包括耐腐蝕性、輕量化結構及高密封性能47。
技術參數

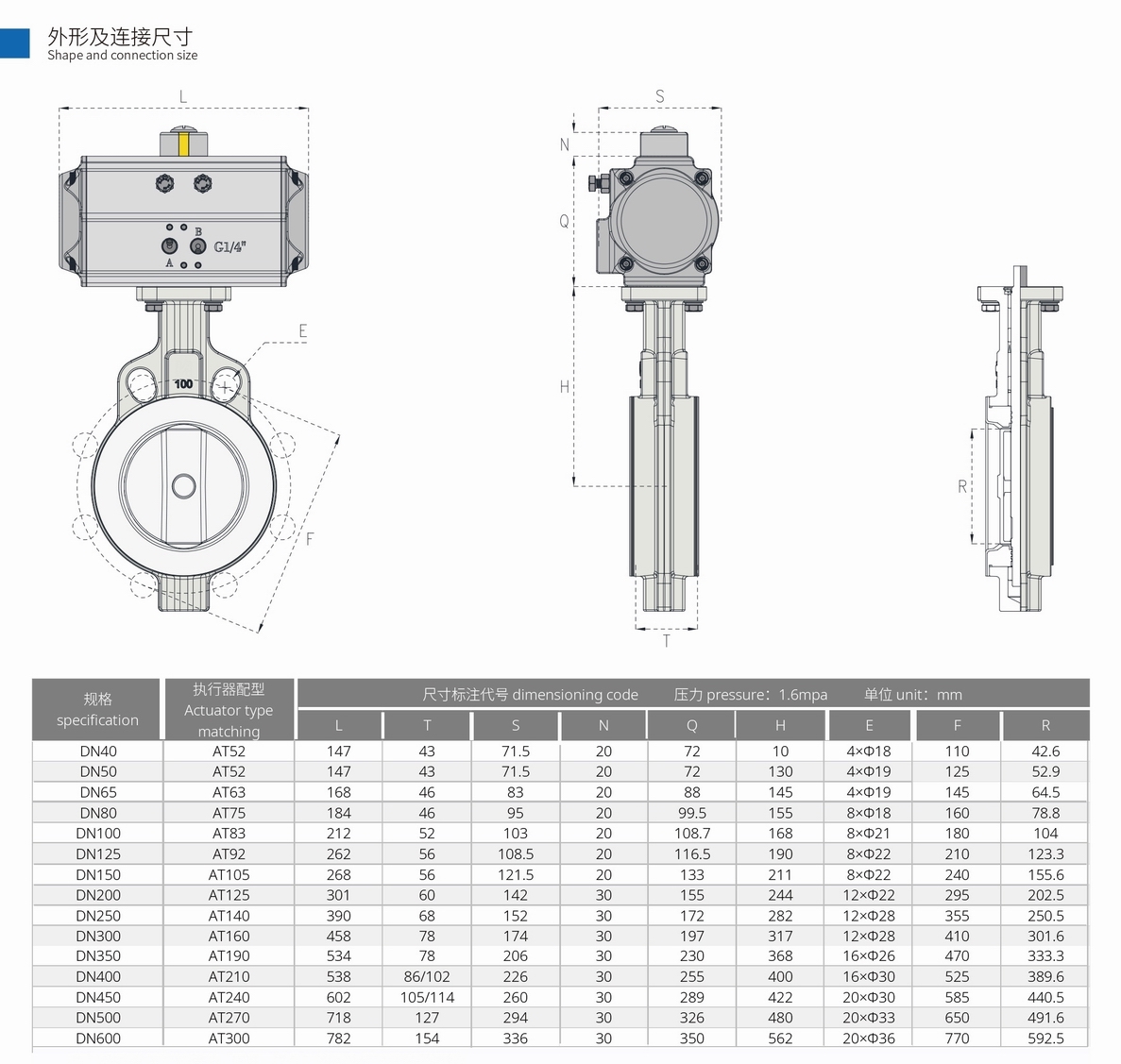

公稱通徑 DN50–DN1200
公稱壓力 PN1.0–PN16
溫度范圍 -40℃至+180℃
泄漏等級 ANSI VI級
氣源壓力 雙作用：4–8bar；單作用：5–8bar

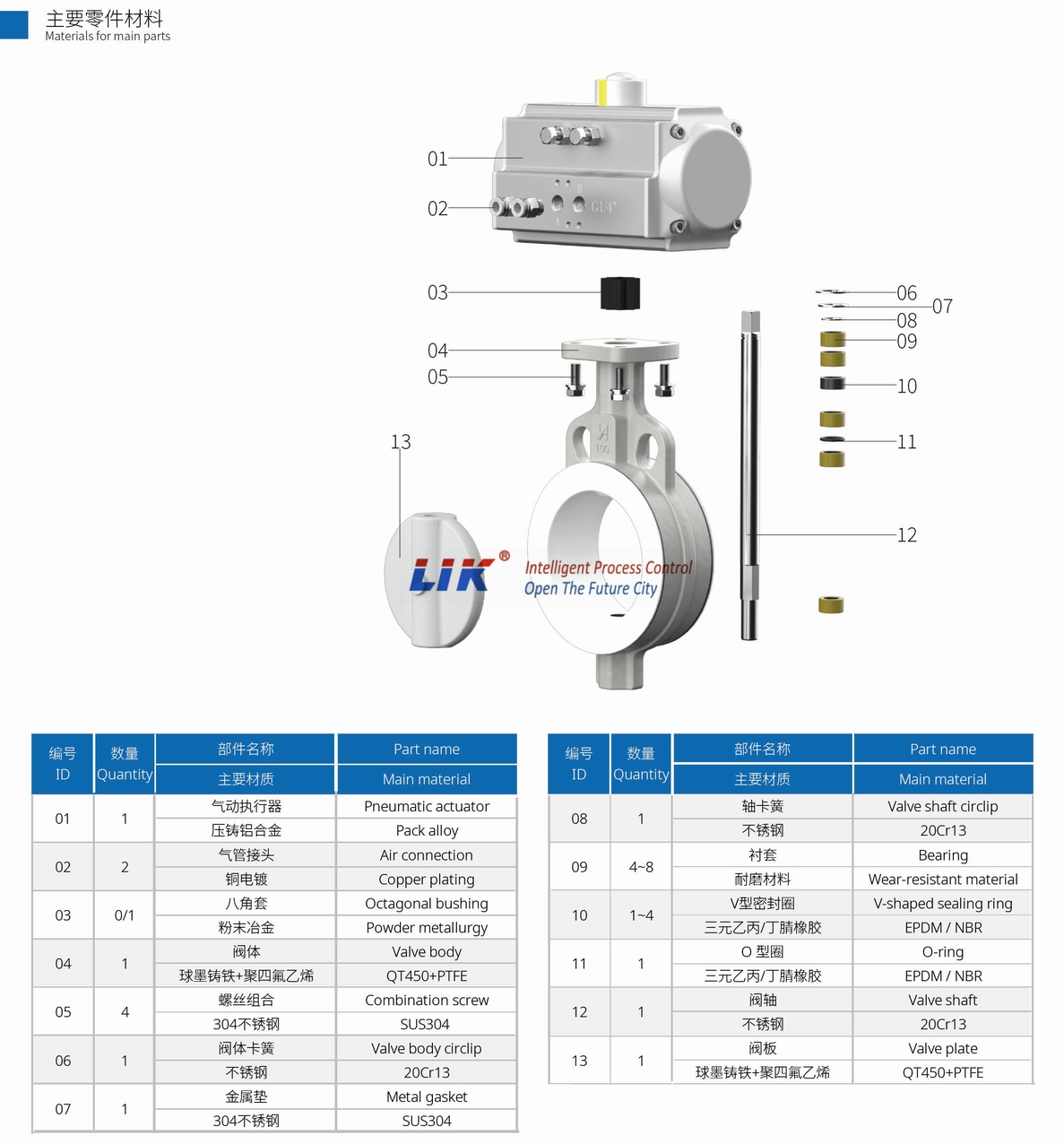

閥體材質 不銹鋼（304/316L）、襯氟碳鋼
密封材質 PTFE全襯或復合氟橡膠
控制方式 開關型、調節型（支持4–20mA信號）
注：數據綜合自
工作原理
動力傳輸：氣動執行器接收控制信號（氣源壓力或電信號），驅動活塞或齒輪機構輸出扭矩
閥門動作：閥桿帶動蝶板旋轉0–90°，通過調節蝶板角度控制介質流通截面積36；
密封機制：襯氟蝶板與PTFE閥座形成軟密封界面，依靠介質壓力自適應增強密封效果
自動化控制：調節型閥門通過定位器實時反饋開度，實現流量精準調節6
產品特點
耐強腐蝕：全襯氟覆蓋閥體、蝶板及閥座，耐受硫酸、氫氟酸等極端介質
輕量化設計：對夾式結構節省安裝空間，重量比法蘭蝶閥減少30%以上
快速響應：氣動執行器啟閉時間≤5秒，支持高頻次操作
低維護成本：模塊化設計支持快速更換密封件，無需拆卸閥體
智能適配性：可選配定位器、限位開關等附件，兼容DCS/PLC控制系統
雙向密封：優化蝶板與閥座接觸角度，適應正反向介質流動工況
