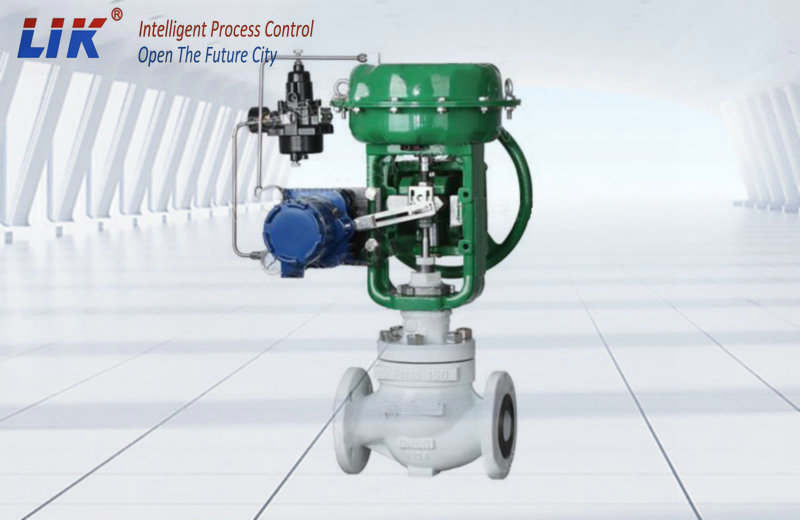

進口氣動薄膜調節閥由閥芯和閥體(包括閥座)兩部分組成，按不同的使用要求有不同的結構形式：直通單座閥、雙座調節閥和高壓角式調節閥。直通單座閥泄漏量小，流體對單座閥芯的推力所形成的不平衡力很大，因此直通單座閥適用于要求泄漏量小、管徑小和閥前后壓差較低的場合。直通雙座閥閥體內有上下兩個閥芯，由于流體作用于上下閥芯的推力方向相反而大致抵消；所以雙座閥的不平衡力很小，允許閥前后有較大的壓差。適用于高壓差時對閥體的沖蝕損傷較嚴重，不宜用于高粘度、含懸浮顆粒或含纖維的介質。角式高壓閥閥體為直角式，流路簡單、阻力小，受高速流體的沖蝕也小，特別適用于高壓差、高粘度和含懸浮物顆粒狀物質的流體，也可用于處理汽液混相，易閃蒸汽蝕的場合。
進口氣動薄膜調節閥技術參數
|
公稱通徑 |
DN40-400（1.5”-16”） |
|
閥內件特點 |
套筒導向型、平衡內件結構、套筒雙座結構 |
|
閥體類型 |
直通式、角式 |
|
閥蓋形式 |
標準型、散熱型、低溫型、波紋管 |
|
流量特性 |
等百分比、線性、快開 |
|
壓力等級 |
PN1.6～42Mpa（ANSI 150～2500LB） |
|
泄漏等級 |
ASME B16.104 Ⅲ（標準型金屬閥座） |
|
管道連接方式 |
法蘭式（ANSI B16.5）、對焊式（ANSI B16.25） |
|
適用溫度范圍 |
-196℃～550℃ |
|
可調比 |
50:1 |
|
執行機構類型 |
氣動薄膜式執行機構 |
進口氣動薄膜調節閥安裝
1.調節閥應垂直安裝在水平管道上，如在特殊情況下需要水平和傾斜安裝時，一般要加支撐。
2.為了防止調節閥膜片老化，延長使用壽命，安裝時應盡量遠離高溫、振動和腐蝕嚴重的環境。
3.為了便于維護檢修，調節閥應安裝在靠近地面或樓板的地方，為了檢修拆卸方便，應注意調節閥距離地面(或樓板)留有適當?shù)母叨龋瑢?duì)于正作用氣開式調節閥，因閥芯拆卸時需從閥體下面取出，調節器閥距地面(或樓板)更應有足夠的距離。
4.為了調節閥和調節系統出現故障時不致影響生產和發生安全事故，一般都需要安裝旁路和旁路閥。但旁路閥不能安裝在調節閥的正上方，以免旁路閥內腐蝕性介質泄漏到調節閥上。調節閥前、后安裝截止閥，對于高溫、高壓、高壓、易凍、易粘稠介質，還要安裝排泄閥
