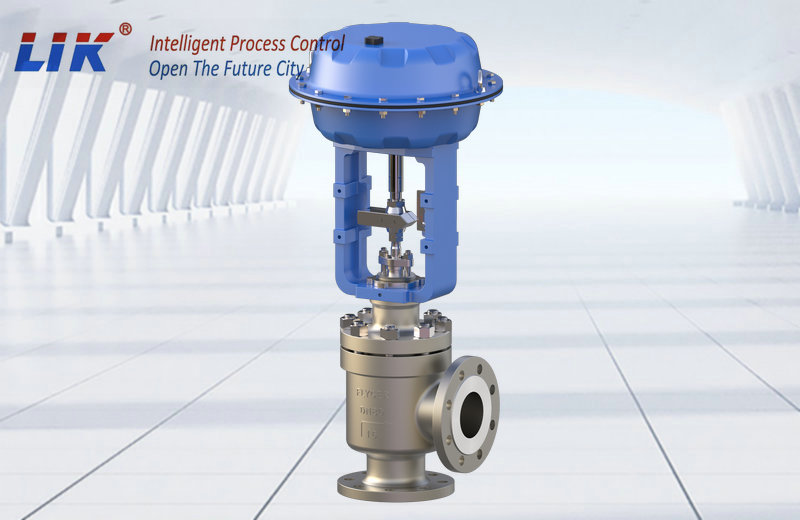

進口氣動角式調節閥是采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動角式調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構，流路簡單、阻力小、易于沖洗的特點。氣動角式調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合 。
技術參數
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|
壓蓋形式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
閥芯形式 |
單座柱塞型,雙導向型套筒式閥芯 |
|
流量特性 |
直線性、等百分比 |
執行器技術參數
|
配置執行器類別 |
多彈簧簿膜執行機構 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
應用領域
石化：高壓反應器進料控制、LNG調壓
電力：鍋爐給水、蒸汽減溫減壓
制藥：高純度介質精確配比
特殊場景：高粘度流體（如聚合物熔體）、含固體顆粒介質（避免結焦堵塞）57。
選型關鍵參數
|
參數類別 |
必選項 |
|
閥體參數 |
公稱通徑、工作壓力、介質特性、閥體材料 |
|
執行機構 |
氣動/電動、控制信號(4-20mA)、作用方式 |
|
環境適應性 |
溫度范圍（低溫需深冷處理）、防腐等級
|
維護注意事項
定期校驗：每6個月檢測定位器精度及閥位反饋信號
密封維護：
V型聚四氟乙烯填料：常規工況
柔性石墨填料：高溫高壓工況；
防堵措施：含顆粒介質需每月沖洗流道，避免閥籠卡塞；
低溫維護：-100℃以下工況停用時需排凈殘液，防止低溫脆裂
